Khuôn xi măng rỗng cho máy làm khối

PRO là nhà sản xuất và cung cấp khuôn gạch bê tông cho máy tạo gạch tự động của Trung Quốc. Cái khuôn các giải pháp được thiết kế cho MASA, HESS và các thiết bị tương thích khác, bao gồm khối rỗng tiêu chuẩn và tùy chỉnh yêu cầu sản xuất.

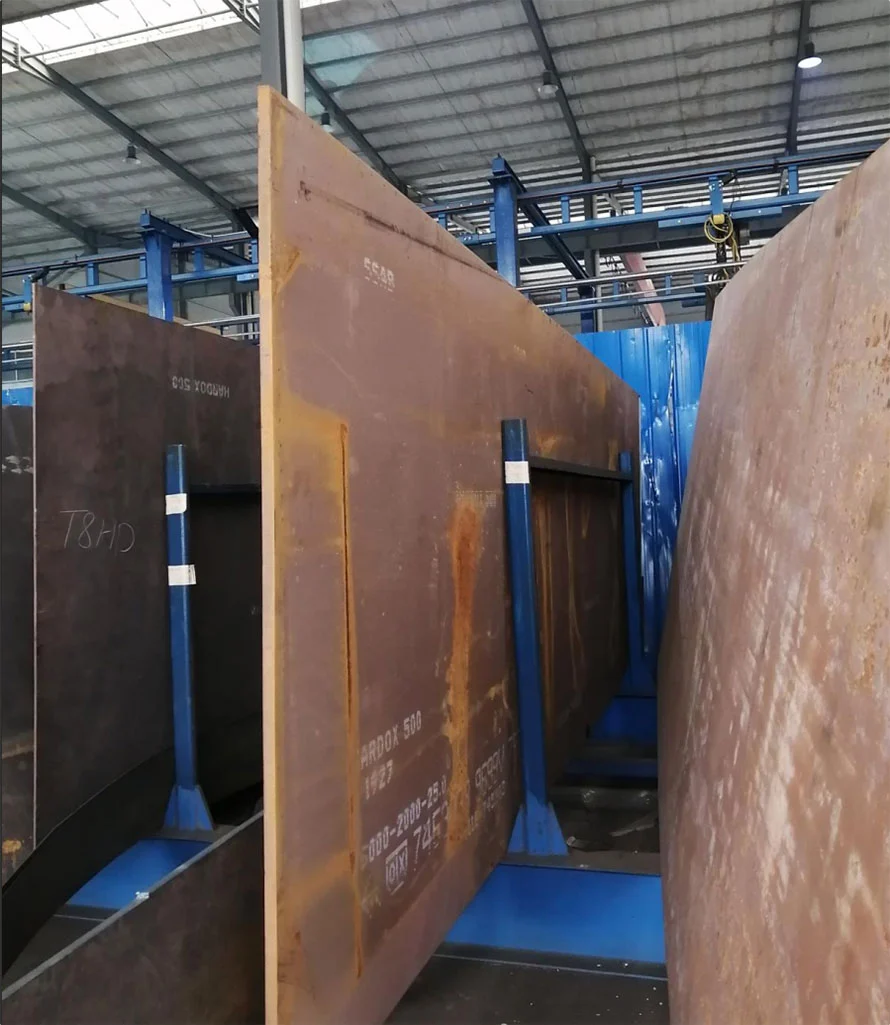

Khuôn khối xi măng rỗng cho máy tạo khối này sử dụng thép Hardox và thép mangan trong các khu vực mài mòn chính. Nó có sẵn cho các khối 4", 6", 8" và 12" với cấu hình 2 lỗ, 4 lỗ, 6 lỗ và 8 lỗ. đã nêu bảo hành dịch vụ lên tới 90.000 chu kỳ.

Thông số kỹ thuật chính

Khả năng tương thích của máy cuối cùng và kích thước khuôn phải được xác nhận dựa trên kiểu máy của khách hàng và bản vẽ kỹ thuật đã được phê duyệt.

Thiết kế khuôn mẫu

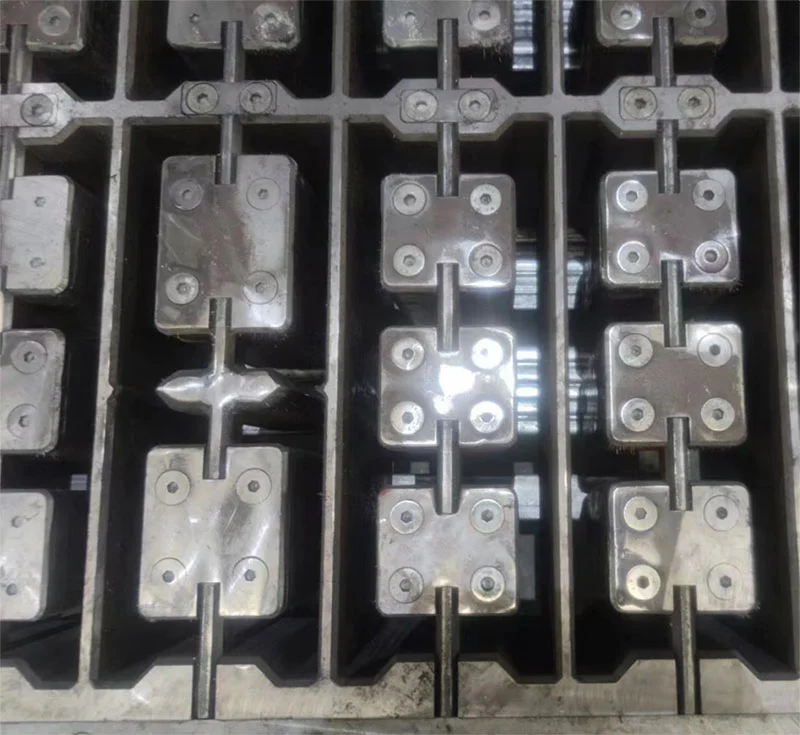

Lõi chống mài mòn

Lõi khuôn và thanh lõi được thiết kế để chịu áp suất và ma sát lặp lại trong quá trình sản xuất khối. Thép Hardox được sử dụng cho các bộ phận chịu mài mòn quan trọng, trong khi lõi khuôn được xử lý nhiệt bằng phương pháp cacbon hóa.

Độ cứng quy định là 60–65 HRC, với lớp cacbon hóa 1,2–1,35mm. Cơ cấu này nhằm giảm mài mòn sớm và hỗ trợ dịch vụ dụng cụ lâu hơn.

Linh kiện có thể thay thế

Khuôn sử dụng lõi khuôn và thanh lõi có thể thay thế được. Khi các bộ phận bị mòn của chìa khóa đã hết thời hạn sử dụng điều kiện, các thành phần riêng lẻ có thể được thay thế thay vì tự động thay thế toàn bộ khuôn.

Cấu trúc này có thể giảm chi phí bảo trì và thời gian ngừng sản xuất cho nhà sản xuất vận hành máy khối liên tục.

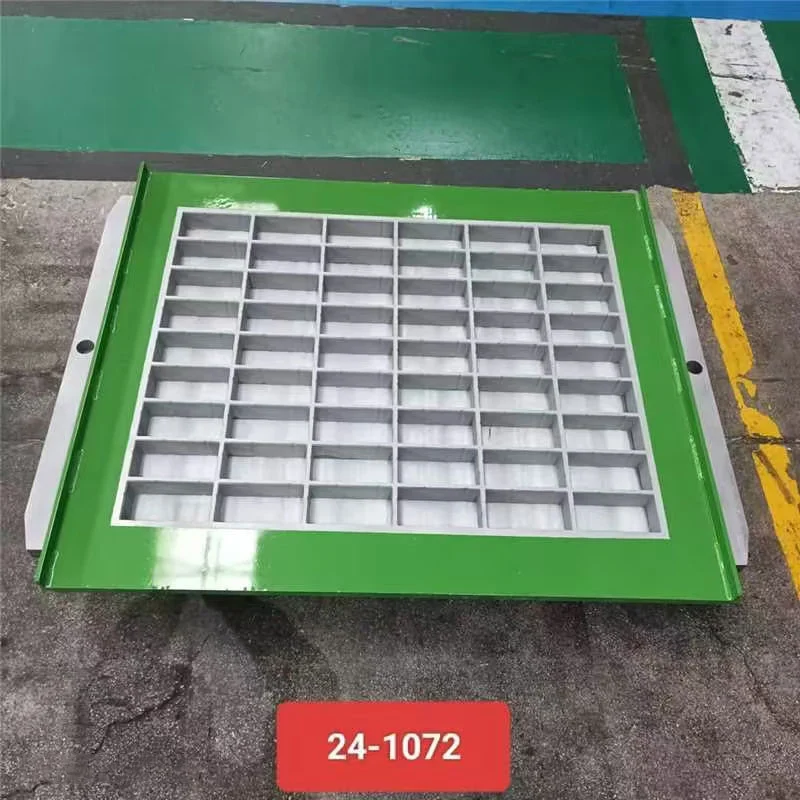

Tấm đế có thể hoán đổi cho nhau

Tấm đế có thể hoán đổi cho nhau có sẵn cho các thiết kế khuôn áp dụng. Thay đổi tấm đế cho phép khác nhau kích thước khối hoặc biên dạng được sản xuất mà không cần thay thế toàn bộ cụm khuôn.

Cấu hình có sẵn tùy thuộc vào kiểu máy và thiết kế khối được yêu cầu.

Độ chính xác kích thước

Dung sai khuôn

Độ chính xác về kích thước khuôn ảnh hưởng trực tiếp đến độ đặc của khối bê tông thành phẩm. Kích thước khoang, lõi do đó vị trí, hình dạng lỗ, độ dày thành và căn chỉnh tấm đế cần phải phù hợp với khối đã được phê duyệt vẽ.

PRO không áp dụng một dung sai chung cho mọi khuôn vì kích thước và yêu cầu gia công khác nhau theo mô hình khối và máy. Dung sai cuối cùng được xác nhận theo thông số kỹ thuật đã được phê duyệt bản vẽ và đặc điểm kỹ thuật sản xuất.

Đối với các dự án yêu cầu dung sai xác định, chẳng hạn như ± 0,1mm hoặc ± 0,2mm, yêu cầu này phải được đưa vào RFQ hoặc bản vẽ kỹ thuật trước khi sản xuất.

So sánh khuôn

PRO so với khuôn tiêu chuẩn

Đối với các nhà sản xuất khối, giá mua không phải là yếu tố duy nhất ảnh hưởng đến giá thành khuôn. Tuổi thọ sử dụng, thay thế các bộ phận, tính nhất quán về kích thước và các yêu cầu bảo trì có thể có tác động lớn hơn đến quá trình sản xuất lâu dài. chi phí.

Con số 90.000 chu kỳ thể hiện bảo hành dịch vụ PRO đã nêu và không được coi là con số chung đảm bảo sản xuất - đời sống. Tuổi thọ sử dụng thực tế phụ thuộc vào hỗn hợp bê tông, áp suất máy, độ rung, sản lượng tần suất, vệ sinh, bảo trì và điều kiện vận hành.

Việc so sánh giá có ý nghĩa nên sử dụng cùng một model máy, kích thước khuôn, vật liệu thép, khối yêu cầu về cấu hình, số lượng và dịch vụ.

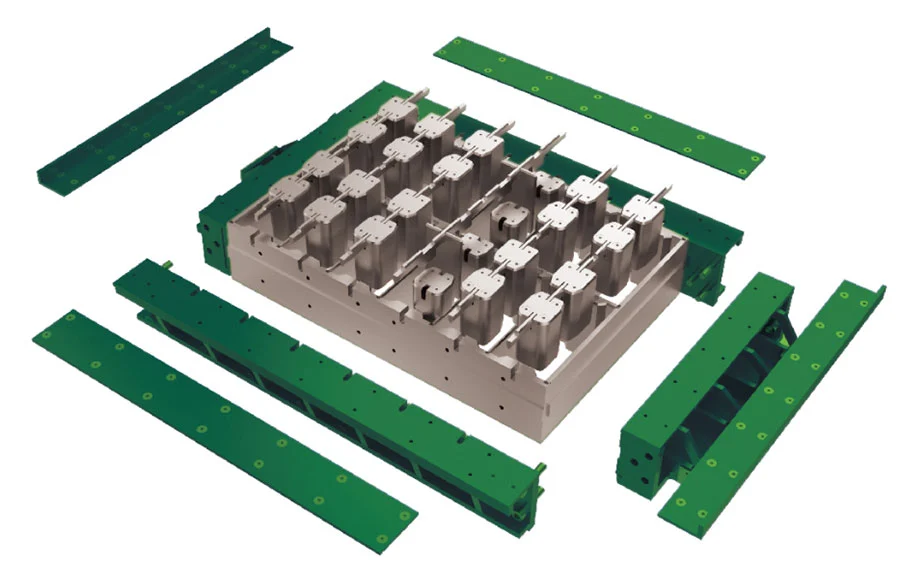

Cơ cấu lắp ráp

Khóa vít

Cấu trúc khóa vít được lắp ráp tự do giúp đơn giản hóa việc lắp đặt, tháo gỡ và thay thế các chi tiết bị mòn thành phần. Nó phù hợp cho những khách hàng cần bảo trì khuôn thường xuyên trong quá trình sản xuất liên tục.

Hội hàn

Lắp ráp hàn cũng có sẵn khi được yêu cầu bởi cấu hình máy hoặc thiết kế khuôn của khách hàng. PRO có thể cung cấp thiết kế hàn và lắp ráp dựa trên bản vẽ kỹ thuật.

Chặn ứng dụng

Khối xây dựng rỗng

Khối rỗng xi măng được sử dụng rộng rãi làm vật liệu ốp tường và chèn lấp trong xây dựng. Cấu trúc rỗng của chúng có thể giảm trọng lượng và cung cấp các đặc tính cách nhiệt và cách âm hữu ích.

Khối cách nhiệt

Các cấu hình khoang khác nhau có thể được sử dụng cho các thiết kế khối yêu cầu trọng lượng thấp hơn hoặc khả năng cách nhiệt được cải thiện hiệu suất. Hiệu suất khối cuối cùng phụ thuộc vào hỗn hợp bê tông, thiết kế khoang, điều kiện sản xuất và yêu cầu xây dựng.

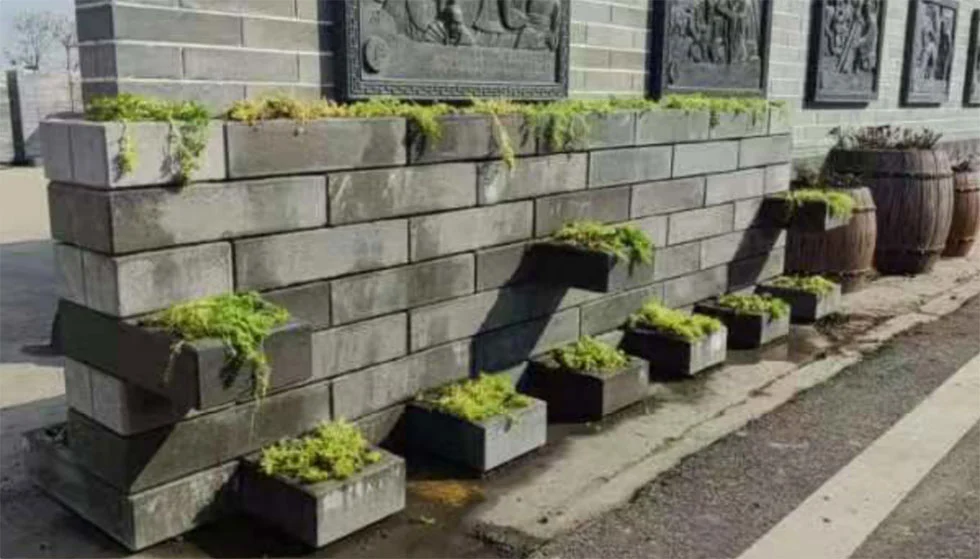

Khối trang trí

Khối bê tông cũng có thể được sản xuất cho các ứng dụng kiến trúc và trang trí trong đó hình dạng khối, hình dạng và sự xuất hiện bề mặt là quan trọng.

Khả năng tương thích của máy

MASA và HESS

Khuôn khối xi măng rỗng cho máy tạo khối được thiết kế cho máy tạo khối MASA và HESS. Khác mô hình máy cũng có thể được đánh giá dựa trên bản vẽ máy, mẫu khuôn hiện có và khối hoàn thiện kích thước.

Đối với các đơn đặt hàng thay thế, người mua nên cung cấp model máy, kích thước khuôn, thông số kỹ thuật đầu áp suất, đế chi tiết tấm và bản vẽ khối bất cứ khi nào có sẵn.

Sản xuất tùy chỉnh

Kích thước khối và lỗ

Các thiết kế có sẵn bao gồm các khối 4", 6", 8" và 12" với cấu hình 2 lỗ, 4 lỗ, 6 lỗ và 8 lỗ.

Việc sắp xếp, kích thước và cấu hình khoang tùy chỉnh có thể được đánh giá cho các dự án có khối không chuẩn yêu cầu.

Bản vẽ khuôn

PRO có thể phát triển các khuôn tùy chỉnh bằng bản vẽ máy, mẫu khuôn hiện có, mẫu khối đã hoàn thiện hoặc bản vẽ kỹ thuật làm tài liệu tham khảo.

Đối với các dự án có khối lượng lớn, khách hàng có thể chỉ định dung sai kích thước, mác thép, xử lý nhiệt, lắp ráp phương pháp và yêu cầu kiểm tra trước khi sản xuất.

Sản xuất và bảo trì

Thay thế lõi

Lõi khuôn và thanh lõi có thể thay thế nhanh giúp đơn giản hóa việc bảo trì định kỳ. Việc thay thế từng bộ phận bị mòn có thể giúp giảm thời gian ngừng hoạt động so với việc thay một khuôn hoàn chỉnh.

Điều tra

Trước khi giao hàng, các khuôn tùy chỉnh có thể được kiểm tra dựa trên bản vẽ đã được phê duyệt. Yêu cầu kiểm tra có thể bao gồm kích thước khoang, căn chỉnh lõi, cấu hình lỗ, định vị tấm đế và kích thước tổng thể của khuôn.

Thông tin đấu thầu

Trước khi đặt mua Khuôn gạch rỗng xi măng cho Máy làm gạch block, người mua nên xác nhận thương hiệu máy ép gạch và model, kích thước khối hoàn thiện, số lỗ, kích thước khuôn, vật liệu thép, độ cứng yêu cầu, nhiệt xử lý, phương pháp lắp ráp và khối lượng sản xuất dự kiến.

Đối với các đơn đặt hàng tùy chỉnh, việc cung cấp bản vẽ máy hoặc ảnh chụp khuôn hiện có có thể giúp giảm khả năng tương thích risks.

PRO cung cấp sản xuất khuôn mẫu, thiết kế lắp ráp và hàn, tư vấn kỹ thuật và công cụ tùy chỉnh cho sản xuất khối tiêu chuẩn và khối lượng lớn.

Câu hỏi thường gặp

Khuôn có thể tồn tại được bao lâu?

Khuôn có bảo hành dịch vụ đã nêu lên tới 90.000 chu kỳ. Tuổi thọ sử dụng thực tế phụ thuộc vào hỗn hợp bê tông, áp suất máy, độ rung, tần suất sản xuất, bảo trì và môi trường vận hành.

Độ cứng của khuôn là gì?

Độ cứng quy định là 60–65 HRC. Lõi khuôn cũng có lớp cacbon hóa 1,2–1,35mm để cải thiện độ mài mòn bề mặt resistance.

PRO có thể cung cấp dung sai kích thước nào?

Dung sai được xác nhận theo yêu cầu của bản vẽ khuôn và máy thay vì sử dụng một giá trị cố định cho mọi sản phẩm. Nếu một dự án yêu cầu ±0,1mm, ±0,2mm hoặc dung sai cụ thể khác thì có thể đưa vào yêu cầu đó trong bản vẽ kỹ thuật hoặc RFQ để xác nhận.

Các bộ phận khuôn bị mòn có thể được thay thế riêng biệt?

Đúng. Thiết kế cho phép các thành phần chính như lõi khuôn và thanh lõi được thay thế riêng biệt. Điều này có thể làm giảm chi phí bảo trì và tránh việc thay thế khuôn hoàn chỉnh không cần thiết.

Kích thước khối nào có thể được sản xuất?

Các kích thước khối có sẵn bao gồm 4", 6", 8" và 12", với cấu hình 2 lỗ, 4 lỗ, 6 lỗ và 8 lỗ. tùy chỉnh kích thước và thiết kế khoang cũng có thể được đánh giá.

Khuôn có tương thích với máy MASA và HESS không?

Đúng. Khuôn khối xi măng rỗng cho máy tạo khối được thiết kế cho máy tạo khối MASA và HESS. Khả năng tương thích với các máy khác có thể được xác nhận bằng cách sử dụng kiểu máy, bản vẽ khuôn hoặc khuôn hiện có mẫu.

PRO có thể tùy chỉnh khuôn theo máy của chúng tôi không?

Đúng. PRO có thể tùy chỉnh kích thước khuôn, khoang khối, cấu hình lỗ, cấu trúc lắp ráp và các dụng cụ khác yêu cầu theo bản vẽ máy và thông số kỹ thuật khối hoàn thiện.

Những thông tin cần thiết cho một báo giá?

Người mua nên cung cấp nhãn hiệu và model máy, kích thước khối, cấu hình lỗ, kích thước khuôn, yêu cầu vật liệu, độ cứng, số lượng sản xuất và bất kỳ yêu cầu kiểm tra hoặc dung sai kích thước nào. Khuôn hiện có bản vẽ hoặc bản vẽ khối rất hữu ích cho việc báo giá chính xác và xác nhận tính tương thích.
